隨著我公司工業化水平的提高，各行各業對電網的質量要求越來越高。同時工業自動化大量使用整流器、變頻器、中頻爐和自動焊接等設備產生大量諧波，使得系統中的電壓、電流的波形畸變，造成電網質量惡化，諧波的危害已成為電網的主要公害。為了濾除供電系統上的諧波，使用諧波濾波無功功率補償裝置是優秀的方法之一
本公司應用先進的電力電子技術和智能控制技術，采用科學、經濟等有效的技術手段不但解決了在諧波工況下并聯電容器補償的投切問題，而且還可根據用戶實際情況和要求來抑制或治理諧波，清潔供電網絡和提高功率因數。因此該產品為低壓諧波治理領域科技合量高、技術先進可靠的新產品。
工作原理

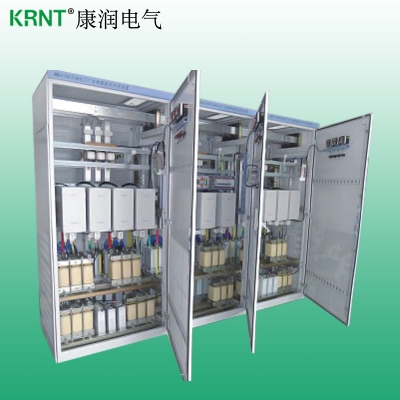

TSF低壓動態濾波兼補償裝置重要組成部分為:監控單元、開關模塊、濾波電容器、濾波電抗器、斷路器、控制系統和保護系統、機柜等。
TSF低壓壓動態濾波兼補償裝置中的電容器容量是依據:基波頻率時，系統所需補償的無功功率而確定;而LC回路中的電感值的選擇依據是:在該次諧波頻率時能與電容器產生串聯諧振，使裝置在該次諧波頻率形成非常低的阻抗(趨近于零)，讓大部份的該諧波電流流入本裝置，而不流向供電系統，改善供電系統的諧波電壓畸變率，同時在成套裝置中加裝并聯電容器進行快速動態無功補償，可滿足快速變化負載的需要。
TSF無源濾波補償裝置采用單調諧LC無源濾波補償技術，針對用戶現場諧波狀況進行設計。典型的濾波補償裝置濾除的諧波一般分為:3次(150Hz), 5次(250Hz), 7次(350Hz), 11次(550Hz), 13次(650Hz)等等。
TSF低壓動態濾波兼補償裝置與負載的連接方式為并聯。
產品應用領域
●電弧爐(在熔化期會產生電弧截斷及斷路現象，導致各相電流不平衡、電壓閃變、功率因數低，并產生2~7次高次諧波，嚴重影響電網電能質量);
●電力機車供電的牽引變電站(為6脈動或12脈動整流器，產生5, 7, 11,13次高次諧波，多變的負荷隨時對電網造成沖擊)
●港口、煤礦的大型提升機(強沖擊性負荷，負荷變化快，變化量大，提升時電流瞬間加到滿載，其余時間則近乎空載。且為其供電的整流器為典型諧波源，對電網造成影響);
●電解槽(由整流變壓器供電，工作電流很大，整流器會產生5, 7, 11,13次高次諧波，影響電能質量);
●風、光發電(光伏及風力電蓄能逆變和集群并網供電，需要穩定電壓，濾除諧波，補償功能等);
●冶金行業/交、直流軋機(軋鋼機采用交流調速電機或直流電機傳動的軋機可以引起電網電壓波動，由于存在整流器，還產生5, 7, 11, 13, 23,25次高次諧波，影響電能質量);
●汽車生產線(傳動裝置，電焊，噴漆等裝置一般由6脈動或12脈動整流供電，產生5, 7, 11, 13, 23, 25次諧波同時引起電網電壓波動);
●鉆井平臺(一般為6脈動整流器供電，5, 7, 11, 13次諧波較為嚴重，使系統內電流增大，工作效率低，發電機投入量大);
●高頻焊機，電(點)焊機，中頻爐(為典型整流一逆變裝置，及沖擊性負載產生的高次諧波，嚴重影響電網電能質量);
●智能大廈，大型商場，寫字樓(大量的熒光燈、投射燈、電腦、電梯等用電設備可以引起電壓波形嚴重畸變，影響電能質量);
●國防、航夭(集群敏感負荷的高質量供電方案);
●染氣輪機發電站SFC系統(為典型整流一逆變裝置，產生高次諧波次數為5, 7, 11, 13, 23, 25等，嚴重影響電網電能質量。
